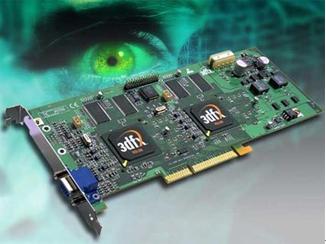

在1995年時，由一家專門製造顯示卡與GPU的公司(3dfx)推出了第一個具有3D加速的繪圖晶片卡-Voodoo，如圖一，就此電腦繪圖產生了重大的改變。Voodoo雖然有繪圖上的一些限制，但它允許程式設計者從一個新的角度-硬體上去解決繪圖的問題，而不像從前只能從軟體上去著手改善。由於這張繪圖晶片卡的產生，也實現了即時的3D繪圖，讓遊戲更加的寫實逼真。

 圖一 3Dfx Voodoo 顯示卡

雖然繪圖卡在之後不斷的提升其效能與特性，但是程式設計師還是受限於其固定的管線流程。由Pixar Animation Studio所研發的RenderMan，是一套著色語言(shading language)工具，透過簡單與強大的程式語言功能，賦予美術與程式設計師可以充份的掌握繪圖結果。RenderMan可以創造出高品質、更寫實的圖片，其也使用在現今許多的電影特效後製上，如玩具總動員與蟲蟲危機!唯一需要注意的是RenderMan的複雜性與它並不支援即時的繪圖，但相對的它對電影CG的美術而言，給予了全面性的掌握與操控性。

隨著處理器(processor)的發展，伴隨而來的是處理效率的大量提升，自然而然的將RenderMan的概念導引延伸到客戶階層的繪圖硬體上。DirectX 8.0的釋出介紹了頂點著色(vertex shader)與像素著色(pixel shader) 1.0及1.1的版本，這是美術與程式人員的第一步可以彈性的產出絕色與真實的圖片。往後的幾年，繪圖卡硬體和3D應用程式介面(APIs)在功能與效能上有巨大的躍進，DirectX 9.0的釋出以及最新的顯示卡硬體，如NVIDIA GeForce FX系列或ATI Radeon 9800系列的顯示卡技術，可以處理頂點著色與像素著色2.0與2.X版本。

著色語言(shadinglanguage)簡單的來說就是程式人員可以透過某些應用程式介面(API)，如DirectX或OpenGL，操作繪圖顯示卡上的記憶體進行運算，但目前顯示卡的可程式化是機密，僅能透過API所提供的介面對其進行操作，如上述提到的頂點著色(vertex shader)與像素著色(pixel shader)介面。下面我們將詳細的介紹頂點著色與像素著色的操作與運作。

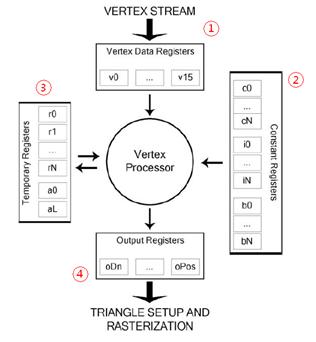

頂點著色器(vertex shader): 此資料串流(data stream)，如下圖二所示，包括所有幾何圖形所需處理的資料，如位置、顏色與材質資訊等，主要可分為4個暫存器。

    (1). Input data暫存器，每一個頂點(vertex)都可以獨立地被處理且可 將資料存放在v0~v15的這16個暫存器中。

    (2). Constant暫存器，這個指供讀取，不能寫入，是必須提前設定的， 負責儲存靜態的資料，在2.0版本中，此暫存器已經可以處理向量、浮點數、  整數與布林值等運算。

    (3). Temporary暫存器，主要負責儲存中間計算的結果，a0~aL比較特別，  這幾個是計數暫存器，負責持續追蹤迴圈的。

    (4). Output暫存器，其中oPos暫存空間，負責儲存最後要投射到螢幕上    的最後位置資訊，其他暫存空間則負責儲存如最終的顏色與材質等資訊，    最終將資料輸出並光柵化(Rasterization)。


       圖二 Vexter shader 資料處理架構

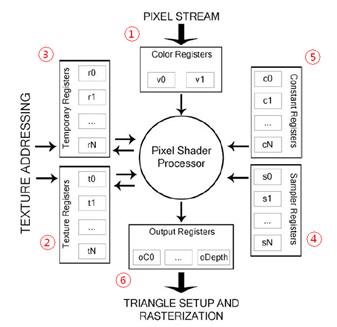

像素著色器(pixel shader): 此資料串流(data stream)，如下圖三所示，主要是負責光柵化後的像素顏色的計算，主要是透過(1)與(2)的暫存器，下面可以分為如下面6個暫存器。

    (1). Input data暫存器，vo與v1暫存空間主要負責內插計算漫射 (diffuse)與反射(specular)光，

    (2). Texture暫存器，t0~t1暫存空間，主要負責內插材質的uv坐標值。

    (3). Temporary暫存器，主要是設計的考量，與(2)都是可供寫入與讀取 的暫存空間，目的是為了讓程式設計師也可以利用(3)讀取資料再將資料寫   入(2)中。

    (4). Sampler暫存器，s0~sN指向(2)，在像素處理的過程可以將之樣品 (Sample)化，此暫存空間負責儲存所有從頂點著色(vexter shader)輸出的   資訊。

    (5). Constant暫存器，這個指供讀取，不能寫入，是必須提前設定的。

    (6). Output暫存器，oC0與oDepth暫存空間的資訊會在最後繪圖時，決    定螢幕上最終像素顏色時被使用，其儲存最後的顏色、霧面和深度等資訊，  最後的輸出資訊可以被使用在混色(blend)並存入繪圖的暫存空間(frame buffer)內，等待被繪在螢幕上。

圖三 Pixel shader 資料處理架構

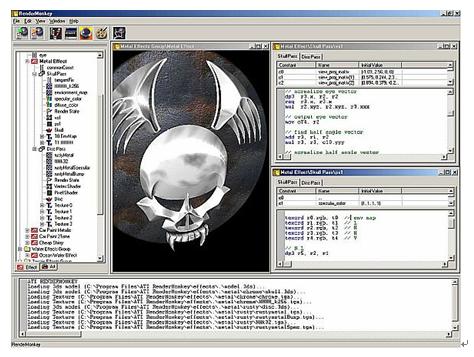

這些新的著色模型帶來新的彈性與技術在即時繪圖的應用發展上，像是支援流程控制操作，如迴圈，以及提供更多的固定與臨時的暫存器。學習如何動手撰寫自己的著色語言程式，此書將會使用由ATI開發的RenderMonkey為主要工具，RenderMonkey也是一套著色語言工具，其提供一個簡單的圖像使用者介面，如圖四。

圖四 RenderMonkey介面

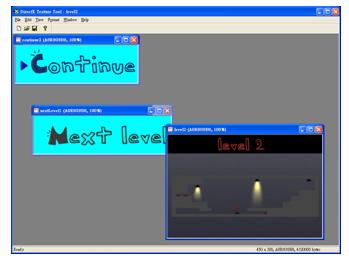

除了RenderMonkey外，我們還需要其他的輔助工具，如Microsoft開發的Texture tool，如圖五，這也是一個簡單但功能強大的編輯工具，其支援32位元的浮點運算、可以改變材質的格式、產生環境貼圖(cub-map) 、容積材質(volume texture)並可輸出.DSS格式的材質。

圖五 Microsoft Texture tool

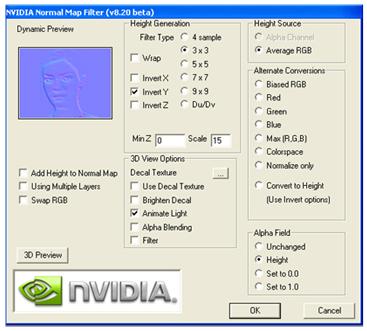

由於.DSS格式是RenderMonkey使用的最原始格式，所以我們會需要可以編輯.DSS格式的工具，除了Texture tool外，還可以使用NVIDIA所推出的Photoshop Plug-in，如圖六，其提供更多對.DSS格式檔案的編輯功能，但相對的Photoshop價格比較昂貴，成本比較高。

圖六 NVIDIA's Photoshop plug-in 部分介面

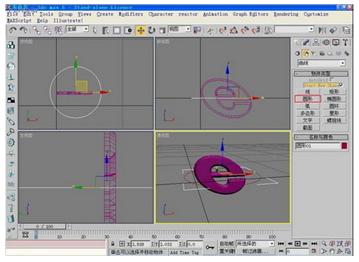

上述的是材質的編輯，當然我們也可能對多邊形進行編輯，RenderMonkey支援3DS與.X格式的檔案，所以我們會需要可以輸出此格式檔案的軟體-Discreet 3D Studio MAX，如圖七，其簡單又富彈性，所以被許多遊戲製作者所使用，但價格也較昂貴。Discreet有發開另一套免費的軟體-Gmax，以3DSMAX為基礎架構所研發的3D模型開發工具，主要是提供遊戲開發團與愛好者方便修改遊戲中人物、武器造型等。

圖七 3DSMAX 操作介面

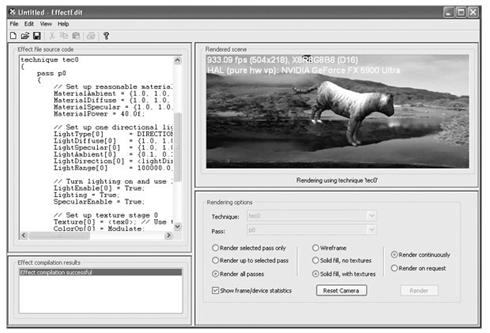

另一個由Microsoft所開發的著色語言工具-Effect Edit，如圖八，跟RenderMonkey很類似，也是提供一個簡單的架構去編輯著色語言。但此工具較適合進階的DirectX 發展者，所以本書還是會以RenderMonkey為主要的學習工具。

圖八 Microsoft Effect Edit
